Talian Pemasangan Pembuatan Sel Silinder
Sel Silinder juga dipanggil bateri silinder, yang dibezakan daripada bentuk sel silinder Bateri, model umum ialah AA, AAA, 18650, 26650, 32650, dll.
Berikut ialah Barisan Pemasangan untuk Pembuatan Sel Silinder:
Peralatan Pengilangan Sel Silinder
1. Penyediaan Sampel
|
Prosedur |
Aliran Proses |
Mengesyorkan Peralatan |
|
Penyediaan Buburan |
Relau untuk mensinter bahan aktif mentah (Katod & Anod) |
|
|
Mesin Pengisar untuk mengisar bahan kepada zarah yang lebih kecil |
|
|
|
Pengadun untuk mencampur bahan aktif, konduktif dan pengikat ke dalam tampal dalam vakum |
|
|
|
Salutan dan Pengeringan |
Coater untuk menyalut tampal pada pengumpul semasa; pasang pemanas untuk kering |
|
|
Kalender |
Gulung Tekan (Kalendar) untuk menggulung elektrod kepada ketebalan yang betul |
|
2. Perhimpunan Sel
|
Aliran Proses |
Mengesyorkan Peralatan |
|

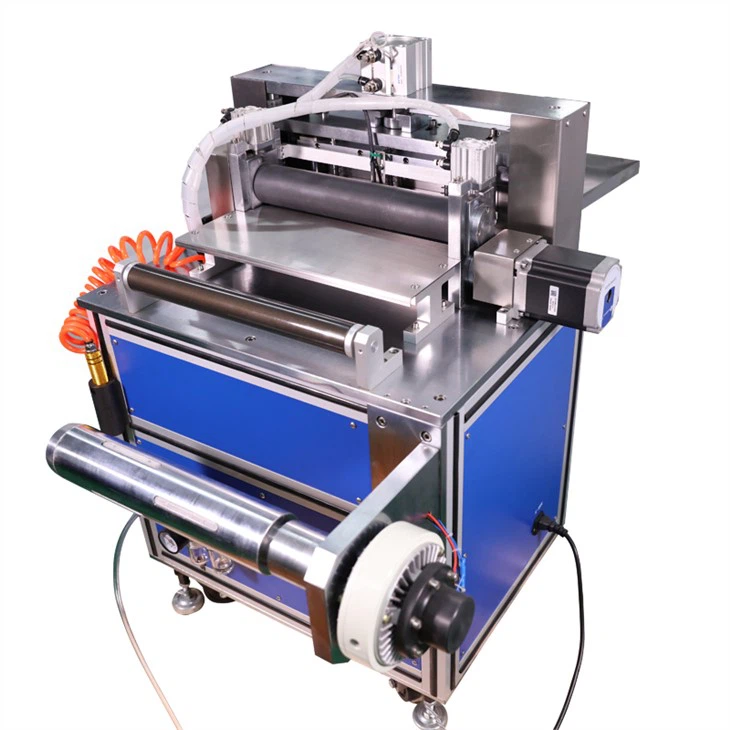

Mesin Celahuntuk membelah kepingan elektrod untuk menjalurkan |
|
|
Ketuhar Vakum: keluarkan sebarang lembapan dalam sel |
|
|
Mesin Kimpalan Ultrasonik: penyambungan elektrod berbilang lapisan, dan/atau tab kepada pengumpul |
|
|
Mesin Penggulungan: membentuk lapisan Anod, Pemisah, dan Katod menjadi teras sel |
|
3. Pembentukan Kes dan Pengedap
|
Aliran Proses |
Mengesyorkan Peralatan |
|
Mesin Kimpalan Titik: benarkan sentuhan dibuat dari sel ke bawah kes (grounding) |
|
|
Mesin Alur: buat inden pada leher sarung untuk membolehkan pengedap yang betul (selepas memasukkan teras sel) |
|
|
Mesin Kimpalan: pasangkan sel pada penutup (positif) |
|
|
Pengisian Elektrolit: suntik bekas dengan elektrolit dalam Kotak Sarung Tangan |
|
|
Resapan Elektrolit & Ruang Penyahgas untuk Penyelidikan Bateri Li-ion Profesion |
|
|

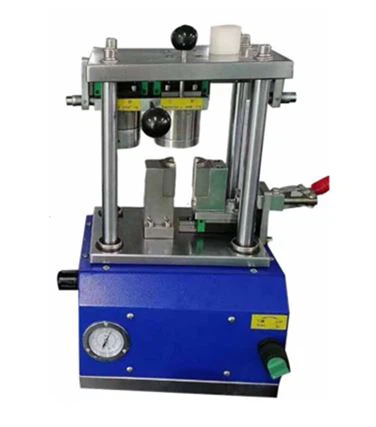

Mesin Pengedap (Crimper): selaraskan penutup dengan hujung sarung terbuka dan sarung kedap di dalam Kotak Sarung Tangan di bawah persekitaran yang sesuai |
|
4. Analisis Bateri
|
Aliran Proses |
Mengesyorkan Peralatan |
|
Penganalisis Bateri: cas/nyahcas bateri yang dipasang untuk pengaktifan sel dan Penganalisis Bateri untuk menguji prestasi bateri |
|
