Pemasangan Sel Kantung Litium ion untuk Bateri Kantung
Penyenaraian di bawah adalah panduan langkah demi langkah cara menghasilkan Sel Kantung Li-ion menggunakan peralatan & bahan MRBEST.
Perhimpunan Sel Kantung Litium untuk Bateri Kantung yang ditunjukkan mempunyai pelbagai saiz dan spesifikasi, oleh itu boleh disesuaikan untuk memenuhi keperluan anda.
PROSES 1: Penyediaan Lembaran Elektrod
|
Aliran Proses |
Mengesyorkan Peralatan |
|
Relau untuk mensinter bahan aktif mentah (Katod & Anod)
|
|
|
Mesin Pengisar untuk mengisar bahan kepada zarah yang lebih kecil |
|
|
Pengadun untuk mencampur bahan aktif, konduktif dan pengikat ke dalam tampal dalam vakum |
|
|
Coater untuk menyalut tampal pada pengumpul semasa; pasang pemanas untuk kering |
|
|
Rolling Press (Kalendar) untuk menggulung elektrod ke ketebalan yang betul |
|
|
Pilih kaedah |
Menyusun ATAU Penggulungan |
|
Semua bahan habis pakai & bahan tersedia cth Filem Al, Terminal Jalur Logam, Tab |
|
PROSES 2: Perhimpunan Sel
|
Prosedur |
Aliran Proses |
Mengesyorkan Peralatan |
|
Menyusun |
6:Mesin Die Elektroduntuk memotong elektrod dengan plumbum |
|
|
7: Mesin Susununtuk menyusun lapisan dalam bentuk Anod + Separator + Katod + Pemisah +… |
|
|
|
Penggulungan |
6: Mesin Celahuntuk membelah kepingan elektrod untuk menjalurkan |
|
|
7: Mesin Penggulunganuntuk angin menjalurkan lapisan dalam bentuk Anod + Pemisah + Katod + Pemisah + |
|
|
|
|
8: Mesin Kimpalan Ultrasonikuntuk mula-mula mengimpal pengumpul arus dan kemudian tab bersama |
|
|
|
9: Pengesan litar pintasuntuk menguji jika sel mempunyai litar pintas |
|
|
|
10: Ketuhar Vakumuntuk mengeringkan sel jika tiada litar pintas |
|
PROSES 3: Pembentukan Kes & Pengedap
|
Aliran Proses |
Mengesyorkan Peralatan |
|
11: Mesin Pembentuk Cawanuntuk menumbuk cawan- penerima bentuk dan gas pada lembaran laminasi Aluminium dan kemudian letakkan sel ke dalam cawan |
|
|
12: Mesin Pengedap Haba Atas & Sisiuntuk mengelak bahagian atas dan bahagian yang lebih pendek selepas dua kali ganda |
|
|
Kotak Sarung Tangan: |
|
|
13:Sistem Pengisian Elektrolituntuk mengisi elektrolit dalam kotak vakum/sarung tangan |
|
|
14: Nyah-gas dengan mengeluarkan udara daripada elektrolit |
|
|

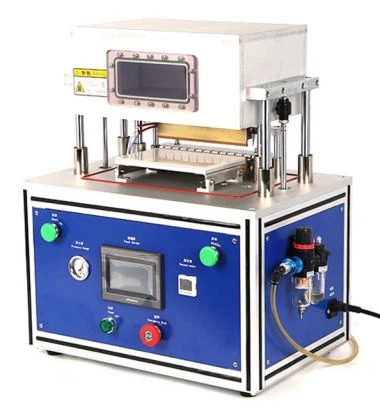

15:Mesin Pengedap Utama Vakumkepada mengelak bahagian yang lebih panjang (sebelah dengan penerima gas) di bawah vakum selepas elektrolit diisi |
|
|
Penganalisis Bateriuntuk Mengecas/Nyahcas sel untuk pembentukan bateri dan memacu gas yang tidak diperlukan yang disebabkan oleh tindak balas kimia elektrod ke dalam penerima gas. |
|
|

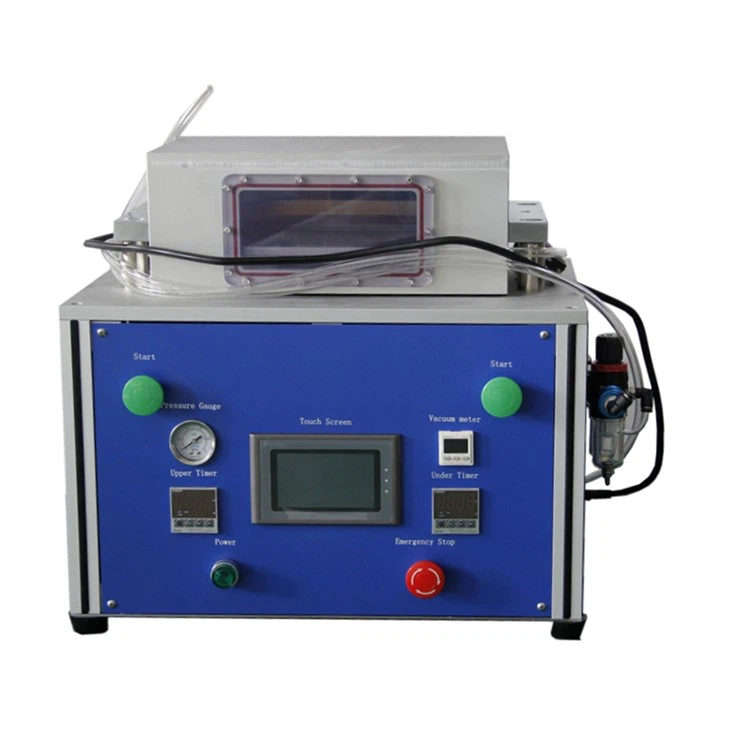

17: Memotong penerima gas dan Mesin Pengedap Vakum untukpengedap akhirpada bahagian canggih dalam keadaan vakum dalam kotak sarung tangan |
|
PROSES 4: Pengujian Bateri
|
19: Penganalisis Bateriuntuk menguji prestasi sel kantung |
|
|
20: Ujian Impedans Baterir untuk mengukur rintangan dalaman bateri |
|
