Penguji Sel Syiling 5V10mA 8 Saluran

BTS-5V10mATsini-RSistem Pengujian Bateri ange

Kod bahan peralatan

CT-4008Tn-5V10mA-HWX

Projek penunjuk

Parameter penunjuk

Masukkan bekalan kuasa

AC 220V ±10% / 50Hz

Input kuasa aktif

25W

Nisbah resolusi

AD: 24bit; DA: 16bit

Galangan input

Lebih besar daripada atau sama dengan 1GΩ

Voltan

Kawalan julat voltan malar

25mV~5V

Voltan nyahcas minimum

-5V

Ketepatan

± 0.05% daripada FS

Kestabilan

0.1% daripada FS

semasa

Julat output setiap saluran

Julat 1: 5μA ~ 1mA; Julat 2: 1mA ~ 5mA; Julat 3: 5mA ~ 10mA

Ketepatan

± 0.05% daripada FS

Arus pemotongan tekanan malar

Julat 1: 2μA; Julat 2: 0.01 mA; Julat 3: 0.02 mA

Kestabilan

0.1% daripada FS

kuasa

Kuasa keluaran maksimum saluran tunggal

0.25W

Kestabilan

0.2% daripada FS

Masa

Masa tindak balas semasa (10% FS hingga 90% FS)

＜500μs

Julat masa langkah kerja

(365 * 24) jam / langkah kerja

Disokong dalam format masa: 00:00:00:00 (h, min, s, ms)

Pengelogan data

Keadaan rakaman data

Selang masa minimum: 100ms

Selang voltan minimum: 10 mV

Selang semasa minimum: julat 1:2 uA; julat 2:0.01 mA; julat 3:0.02 mA

Kekerapan rekod

10Hz

caj

Mod pengecasan

Pengecasan arus malar, pengecasan voltan malar, pengecasan tekanan malar arus malar, pengecasan kuasa malar

Keadaan terputus

Voltan, arus, masa relatif, kapasiti, - △ V

Pelepasan

Mod pelepasan

Nyahcas arus malar, nyahcas voltan malar, nyahcas voltan malar arus malar, nyahcas kuasa malar, nyahcas rintangan malar

Keadaan terputus

Voltan, arus, masa relatif, dan kapasiti

Mod nadi

caj

Mod arus malar, mod kuasa malar

Pelepasan

Mod arus malar, mod kuasa malar

Lebar nadi minimum

500ms

Nombor nadi

Langkah kerja nadi tunggal menyokong 32 denyutan yang berbeza

Pensuisan cas / nyahcas berterusan

Langkah nadi boleh merealisasikan pengecasan pensuisan berterusan, atau pelepasan pensuisan berterusan; (penukaran caj ke caj tidak disokong)

Keadaan terputus

Voltan, dan masa relatif

Ujian DCIR

Sokongan untuk mata pengambilan tersuai untuk pengiraan DCIR

berulang

Julat ujian edaran

1 hingga 65,535 kali

Nombor langkah kitaran tunggal

254

Bersarang gelung

Dengan fungsi kitaran sarang, sehingga 10-sokongan sarang lapisan

Lindungi

● Perlindungan data kehilangan kuasa

● Ia mempunyai fungsi ujian luar talian

● Keadaan perlindungan keselamatan boleh ditetapkan, menetapkan parameter termasuk: had voltan, had voltan, had semasa, had semasa, had kapasiti, masa tunda

Tahap perlindungan IP

Tahap perlindungan ialah IP20

Ciri saluran

Sumber arus malar dan punca voltan malar mengamalkan struktur gelung tertutup berganda

Mod kawalan saluran

Kawalan bebas

Pengesanan dan pensampelan voltan dan arus

Sambungan empat baris

bising

<45dB

Pangkalan data

Pangkalan data MySQL digunakan untuk memusatkan data ujian

Mod komunikasi komputer atas

Berdasarkan protokol TCP / IP

Sistem pengendalian pelayan

Sistem Windows 7 / Windows 10 dan ke atas

Mod keluaran data

EXCEL2003,2010,TXT

Konfigurasi cakera pelayan

500GB

CI

capaian internet

Arus bocor

0.005μA

Bilangan saluran mesin

8

Keperluan persekitaran kerja peralatan

Projek penunjuk

Parameter penunjuk

Julat suhu operasi

{{0}} darjah ~40 darjah ; Pastikan ketepatan pengukuran dalam suhu penentukuran (biasanya 25 darjah) tambah atau tolak 5 darjah; Ketepatan drift ialah 0.005% daripada FS / darjah

Julat suhu penyimpanan

-10 darjah ~50 darjah

Julat kelembapan relatif persekitaran kerja

70% RH (tiada pemeluwapan lembapan)

Julat kelembapan relatif persekitaran penyimpanan

80% RH (tiada pemeluwapan lembapan)

Spesifikasi dan dimensi Grilamp

Projek penunjuk

Parameter penunjuk

Jenis lekapan

Lekapan atas dan bawah

Klip imej

Lekapan buaya

Lekapan polimer

Lekapan gesper PCB

Gambar adalah untuk rujukan sahaja, tertakluk kepada objek fizikal

Saiz kotak seunit (W * D * H) (mm)

1U(19"), 483*310*48

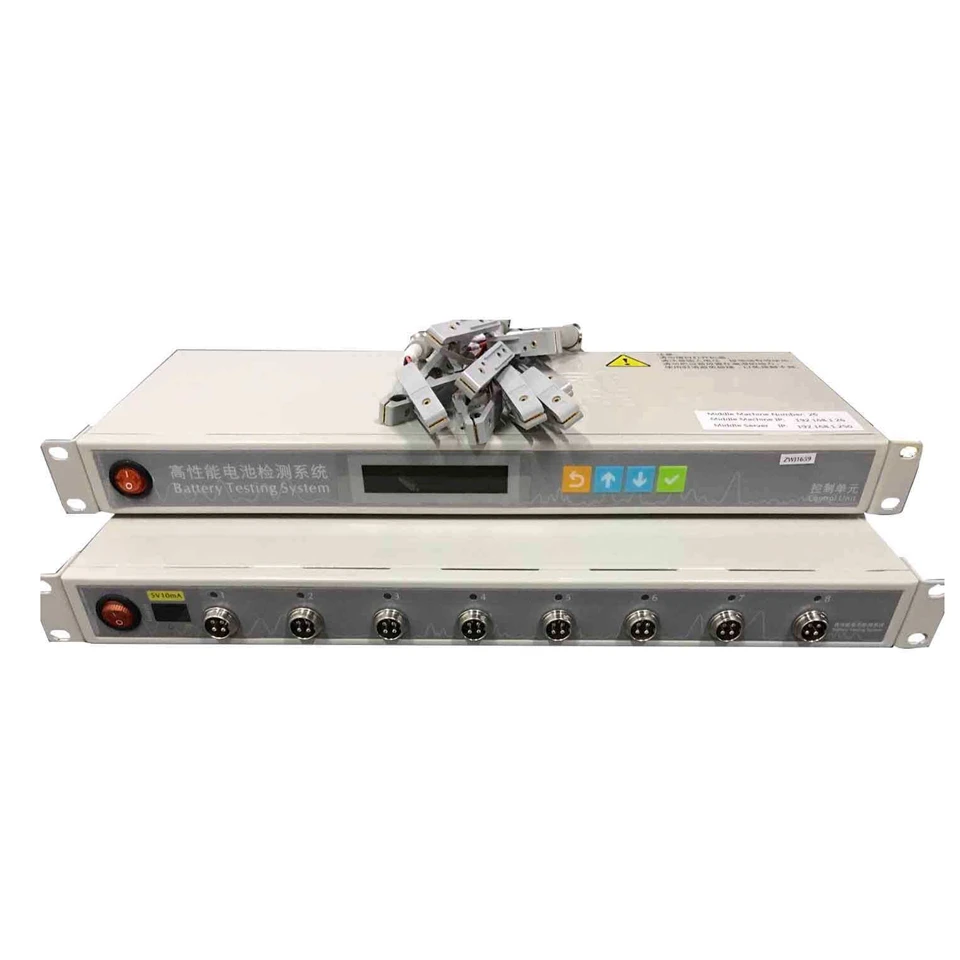

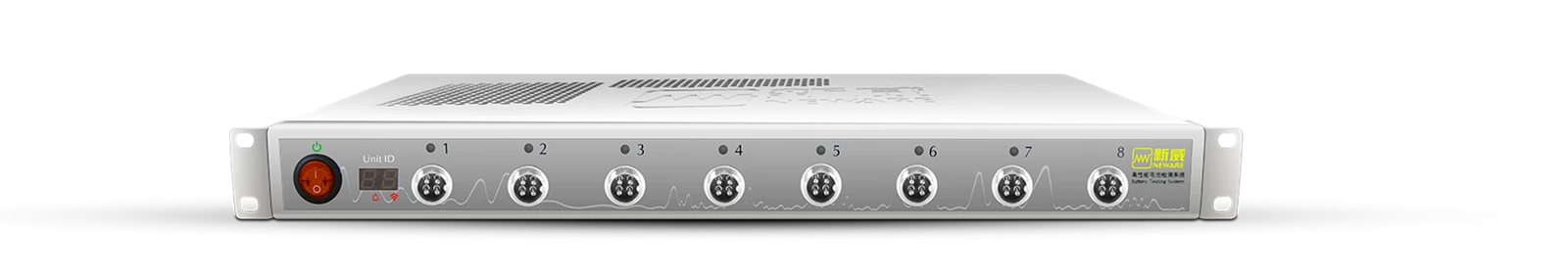

Gambar peranti

Gambar adalah untuk rujukan sahaja, tertakluk kepada objek fizikal
